फास्टनर







स्टील संरचना फास्टनरों बोल्ट असेंबली हैं - मिलान किए गए बोल्ट, नट और वॉशर - स्टील भवनों, पुलों और ट्रांसमिशन टावरों में सुरक्षा के लिए महत्वपूर्ण कनेक्शन के लिए सख्त यांत्रिक और आयामी मानकों के अनुसार निर्मित होते हैं। दो प्रकार के कनेक्शन लागू होते हैं: बेयरिंग प्रकार, जहां बोल्ट कनेक्टेड प्लेटों (सेकेंडरी फ्रेमिंग, पर्लिन) के खिलाफ होते हैं, और स्लिप क्रिटिकल होते हैं, जहां पूर्व {{4} तनावग्रस्त बोल्ट रिवर्सल या थकान भार (प्राथमिक बीम {5} से कॉलम कनेक्शन) के खिलाफ संयुक्त सतहों को दबाते हैं। पूर्व-तनाव टोक़ नियंत्रण या ट्विस्ट-ऑफ बोल्ट (F1852) के माध्यम से प्राप्त किया जाता है।



मानकों में एएसटीएम एफ3125 (ए325/ए490/एफ1852 हेवी हेक्स स्ट्रक्चरल बोल्ट), एफ1554 (एंकर बोल्ट), ईएन 14399, और जीबी/टी 1228-1231 शामिल हैं। ग्रेड 4.8 से 10.9/12.9 तक हैं। कोटिंग को ग्रेड और पर्यावरण से मेल खाना चाहिए: 8.8 (जंग संरक्षण) तक गर्म - डिप गैल्वनाइजिंग, 10.9+ (हाइड्रोजन उत्सर्जन रोकथाम) के लिए डैक्रोमेट/मैकेनिकल गैल्वनाइजिंग।







जीएनईई नीचे दिए गए चार गवर्निंग मानकों के अनुसार संरचनात्मक बोल्ट असेंबलियों का निर्माण करता है। प्रत्येक मानक एक विशिष्ट क्षेत्रीय बाज़ार को नियंत्रित करता है - ग्रेड विनिमेय नहीं हैं। अपने प्रोजेक्ट विनिर्देश को सही मानक और ग्रेड से मिलाने के लिए इस संदर्भ का उपयोग करें।



मानक	मूल	श्रेणी	न्यूनतम. लचीला	विशिष्ट अनुप्रयोग
एएसटीएम एफ3125 ए325	उत्तरी अमेरिका	—	120 केएसआई (827 एमपीए)	बोल्ट वाले स्टील के जोड़, बिल्डिंग फ्रेम, पुल
एएसटीएम एफ3125 ए490	उत्तरी अमेरिका	—	150 केएसआई (1040 एमपीए)	उच्च -शक्ति वाले प्राथमिक कनेक्शन, भारी ट्रस
एएसटीएम एफ3125 एफ1852	उत्तरी अमेरिका	—	120 केएसआई (827 एमपीए)	स्लिप के लिए बोल्ट को मोड़ें-महत्वपूर्ण कनेक्शन के लिए बोल्ट को बंद करें
एएसटीएम एफ1554	उत्तरी अमेरिका	36 / 55 / 105	60/75/125 केएसआई	फाउंडेशन एंकरिंग के लिए एंकर बोल्ट
एन 14399 एचआर	यूरोप	8.8 / 10.9	800/1040 एमपीए	यूरोपीय-मानक संरचनात्मक बोल्टिंग
एन 14399 एचवी	यूरोप	10.9	1040 एमपीए	पूर्व-तनाव वाले जोड़ों के लिए हेक्स {{0}सॉकेट असेंबली
जीबी/टी 1228-1231	चीन	8.8s / 10.9s	800/1040 एमपीए	चीनी मानक इस्पात संरचनाएं, पुल
आईएसओ 898-1	अंतरराष्ट्रीय	4.8–12.9	400-1220 एमपीए	सभी ग्रेडों के लिए यांत्रिक संपत्ति आधार रेखा







संरचनात्मक फास्टनर का चयन करना तीन चरणों का निर्णय है: हेड स्टाइल और ड्राइव विधि, सामग्री, फिर ग्रेड और सतह उपचार। प्रत्येक चरण आपके कनेक्शन प्रकार, लोड आवश्यकता और सेवा वातावरण से मेल खाने के लिए चयन को सीमित करता है।



प्रमुख शैलियाँ एवं ड्राइव विधियाँ



संरचनात्मक बोल्टिंग में, हेड स्टाइल क्लैंप लोड वितरण और इंस्टॉलेशन टूलींग निर्धारित करता है। नीचे दिए गए छह प्रकार अधिकांश संरचनात्मक इस्पात कनेक्शनों को कवर करते हैं।



सिर की शैली		ड्राइव विधि	संरचनात्मक अनुप्रयोग

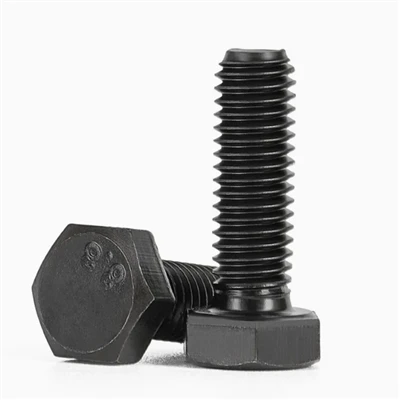

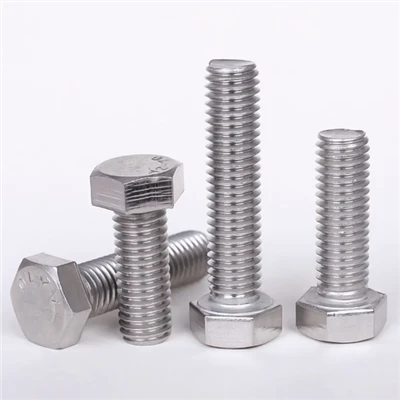

भारी हेक्स		हाइड्रोलिक टॉर्क रिंच या इम्पैक्ट गन	एएसटीएम एफ3125 ए325/ए490 प्राथमिक कनेक्शन - चौड़ी असर वाली सतह कनेक्टेड प्लाई पर क्लैंप लोड वितरित करती है
ट्विस्ट-ऑफ (टीसी) एफ1852		इलेक्ट्रिक टीसी बोल्ट गन; टारगेट प्रीटेंशन पर स्प्लाइन कैंची बंद हो जाती है	स्लिप-महत्वपूर्ण और पूर्व{{1}तनावयुक्त कनेक्शन - फ़ील्ड{2}सत्यापन योग्य स्थापना, कोई टॉर्क अंशांकन की आवश्यकता नहीं है
एंकर बोल्ट		रिंच या नट ड्राइवर; सेटिंग में {{0}डालें या ड्रिल करें{{1}	एएसटीएम एफ1554 फाउंडेशन एंकरिंग - कॉलम बेस प्लेटों के लिए एल {{1} बेंड, जे - बेंड, या हेडेड कॉन्फ़िगरेशन
सॉकेट कैप		एलन कुंजी (हेक्स कुंजी)	मैकेनिकल - ग्रेड कनेक्शन, बेस प्लेट फास्टनिंग, और माध्यमिक संरचनात्मक सदस्य; उन अनुप्रयोगों के लिए उपयुक्त जहां हेक्स सॉकेट ड्राइव के साथ एक कॉम्पैक्ट बेलनाकार हेड को बड़े बाहरी हेक्स हेड की तुलना में प्राथमिकता दी जाती है
प्रतिगर्तित		फिलिप्स या हेक्स सॉकेट	वास्तुशिल्प और पैदल यात्री पुल कनेक्शन जहां सौंदर्यशास्त्र या निकासी के लिए फ्लश सतह की आवश्यकता होती है
निकला हुआ किनारा बोल्ट		रिंच या सॉकेट	माध्यमिक संरचनात्मक कनेक्शन - एकीकृत निकला हुआ किनारा अलग वॉशर, तेज स्थापना के बिना लोड वितरित करता है



सामग्री संदर्भ



संरचनात्मक फास्टनर सामग्री का चयन शक्ति वर्ग और सेवा वातावरण द्वारा किया जाता है। नीचे दी गई चार सामग्रियां सामान्य फ़्रेमिंग से लेकर समुद्री ग्रेड कनेक्शन तक संरचनात्मक स्टील अनुप्रयोगों को कवर करती हैं।



सामग्री	मानक संदर्भ	विशिष्ट ग्रेड	सेवा वातावरण
कार्बन स्टील	एएसटीएम एफ3125 ए325, आईएसओ 898-1	4.8 / 8.8	सामान्य संरचनात्मक कनेक्शन, इनडोर या बाहरी उपयोग के लिए लेपित। कम लागत, उच्च शक्ति, कोटिंग की आवश्यकता होती है
अलॉय स्टील	एएसटीएम एफ3125 ए490, आईएसओ 898-1	10.9	उच्च शक्ति वाले प्राथमिक कनेक्शन, पुल, भारी ट्रस। बुझाया हुआ और तड़का हुआ; डैक्रोमेट या मैकेनिकल गैल्वनाइजिंग की आवश्यकता होती है - कोई गर्म {{2}डिप गैल्वनाइजिंग नहीं (हाइड्रोजन भंगुरता जोखिम)
अपक्षय इस्पात	एएसटीएम एफ3125 ए325 टाइप 3/ए490 टाइप 3	8.8/10.9 इक्विवि।	वायुमंडलीय संक्षारण प्रतिरोध A588 अपक्षय इस्पात संरचनाओं से मेल खाता है - सुरक्षात्मक ऑक्साइड परत बनाता है, किसी कोटिंग की आवश्यकता नहीं होती है
स्टेनलेस स्टील 304	एएसटीएम एफ593, ए2-70	A2-70	आउटडोर, भोजन, सामान्य संक्षारण सेवा। क्लोराइड/समुद्री एक्सपोज़र के लिए अनुशंसित नहीं



ग्रेड एवं भूतल उपचार



अंतिम चरण फास्टनर ग्रेड और कोटिंग को कनेक्शन की लोड मांग और पर्यावरणीय जोखिम से मेल खाता है। ग्रेड तन्य शक्ति निर्धारित करता है; सतह का उपचार संक्षारण प्रतिरोध और सेवा जीवन निर्धारित करता है।



कलई करना	उपयुक्त ग्रेड	पर्यावरण	टिप्पणी
काला/सादा	4.8–12.9	आंतरिक, संरक्षित संरचनाएँ	सबसे कम लागत, कोई संक्षारण संरक्षण नहीं
जिंक-प्लेटेड	4.8–8.8	इनडोर या हल्का आउटडोर	पतली कोटिंग, सीमित संक्षारण प्रतिरोध
हॉट-डिप गैल्वनाइजिंग	8.8 तक	आउटडोर, औद्योगिक, तटीय	भारी कोटिंग, अधिकांश वातावरणों में 50+ वर्षों का सेवा जीवन
डैक्रोमेट/मैकेनिकल गैल्वनाइजिंग	10.9–12.9	आउटडोर, उच्च-शक्ति अनुप्रयोग	उच्च - ग्रेड बोल्ट के लिए हाइड्रोजन उत्सर्जन सुरक्षित
अपक्षय प्रकार 3	8.8/10.9 इक्विवि।	वायुमंडलीय संक्षारण क्षेत्र, A588 इस्पात संरचनाएँ	स्वयं हीलिंग ऑक्साइड परत, किसी कोटिंग की आवश्यकता नहीं







जीएनईई स्ट्रक्चरल बोल्ट असेंबलियों को पूरे एशिया, मध्य पूर्व, दक्षिण अमेरिका और अफ्रीका में परियोजनाओं के लिए निर्यात किया गया है - जो ऊंचे स्टील फ्रेम, ब्रिज कनेक्शन, पावर ट्रांसमिशन टावरों और औद्योगिक संयंत्रों का समर्थन करते हैं। प्रत्येक शिपमेंट स्थानीय कोड और प्रोजेक्ट विनिर्देशों के लिए आवश्यक सटीक मानक, ग्रेड और साइट {{2}विशिष्ट कोटिंग से मेल खाता है।





हमारे इस्पात संरचना फास्टनरों का निर्माण कच्चे इस्पात से लेकर तैयार उत्पाद तक पूर्ण घरेलू उत्पादन प्रणाली के माध्यम से किया जाता है। मुख्य विनिर्माण प्रक्रिया में शामिल हैं:







जीएनईई हर उत्पादन चरण में गुणवत्ता की पुष्टि करता है - न कि केवल अंतिम निरीक्षण पर। प्रत्येक चरण का अपना मानक, विधि और स्वीकृति मानदंड होता है, जिसमें प्रति बैच परीक्षण रिपोर्ट (EN 10204 3.1) जारी की जाती है।



अवस्था	क्यूसी आइटम	मानक	तरीका
कच्चा माल	रासायनिक संरचना, यांत्रिक गुण	एएसटीएम एफ3125, जीबी/टी 3098.1, एन 10204 3.1	स्पेक्ट्रोमीटर, प्रति ताप तन्यता
बनाने	आयाम, सतह दरारें	आईएसओ 4759-1	पहला -लेख + प्रति 200 पीसी, मीट्रिक टन
धागा	पिच व्यास, धागा फिट	आईएसओ 965, जीबी/टी 197	एएसटीएम F3125 प्रति गेज पर जाएं/नहीं-जाएं
उष्मा उपचार	कठोरता, सूक्ष्म संरचना, तन्यता और प्रमाण भार	एएसटीएम एफ3125, आईएसओ 898-1	एचआरसी प्रति बैच, तन्यता प्रति भट्टी, मेटलोग्राफिक
सतह	कोटिंग की मोटाई, हाइड्रोजन भंगुरता, धागा फिट	एएसटीएम एफ1941, ए153	चुंबकीय गेज, HE परीक्षण 10.9+, गो-गेज
अंतिम	प्रमाण भार, तन्यता, पच्चर भार, कठोरता, आयाम	एएसटीएम एफ3125, एन 14399, आईएसओ 898-1	एन 10204 3.1 एमटीसी, नमूने 2 वर्ष, एसजीएस/बीवी/टीयूवी एन
पैकेजिंग	लेबलिंग, नमी संरक्षण, पृथक्करण	आंतरिक मानक	वीसीआई + डिसीकैंट, हीट-नंबर लेबल, फ़ोटो लोड हो रहा है











मानक कैटलॉग आकारों से परे, जीएनईई आपके चित्र, नमूने, या तकनीकी आवश्यकताओं के लिए गैर-मानक फास्टनरों का निर्माण कर सकता है - सहनशीलता नियंत्रण और निरीक्षण रिकॉर्ड के साथ।







सभी स्टील संरचना फास्टनरों को मिलान किए गए असेंबली (बोल्ट + नट + वॉशर) के रूप में पैक किया जाता है, पूर्ण ट्रेसेबिलिटी के लिए लेबल किया जाता है, और सुचारू सीमा शुल्क निकासी और साइट पर स्थापना सुनिश्चित करने के लिए पूर्ण दस्तावेज के साथ भेजा जाता है।



पैकेजिंग एवं शिपिंग

अवस्था	पैकेजिंग विधि	सुरक्षा
बोल्टिंग असेंबली	बोल्ट, नट और वॉशर को ASTM F3125 के अनुसार मिलान सेट के रूप में पैक किया जाता है - प्रत्येक इकाई में एक बोल्ट, एक नट और आवश्यक वॉशर होते हैं, जो साइट पर बेमेल को समाप्त करते हैं।	—
आंतरिक पैकेजिंग	5-प्लाई नालीदार कार्टन (350-500 किग्रा), बुने हुए बैग (25-50 किग्रा), या छोटे बैग (1-5 किग्रा) - उत्पाद के आकार और ऑर्डर की मात्रा के अनुसार चयनित	30-45 दिनों के समुद्री पारगमन के दौरान सफेद जंग और नमी के क्षरण को रोकने के लिए जस्ती और काली सतहों को वीसीआई बैग और डेसिकेंट से पैक किया गया है।
विशेष सुरक्षा	पारगमन क्षति को रोकने के लिए थ्रेडेड सिरे, ट्विस्ट {{0}ऑफ स्प्लिन और एंकर बोल्ट मोड़ को प्लास्टिक कैप या लकड़ी के ब्लॉक से संरक्षित किया जाता है	सुरक्षात्मक ऑक्साइड परत को संरक्षित करने के लिए अपक्षय प्रकार 3 सतहों को जंग अवरोधक कागज से पैक किया गया है
पैलेटाइजिंग एवं लोडिंग	आईएसपीएम पर ढेर किए गए कार्टन {{1} 15 हीट - उपचारित पैलेट (1,200 × 1,000 मिमी या 1,100 × 1,100 मिमी), कंटेनर अनुकूलन के लिए श्रिंक-लिपटे और स्ट्रैप किए गए	—

नोट: प्रत्येक पैकेज पर लेबल लगाया गया है: उत्पाद का नाम, मानक (एएसटीएम एफ3125 / एफ1554 / जीबी), ग्रेड (ए325 / ए490 / 8.8 / 10.9), आकार (एम), मात्रा, लॉट संख्या, ताप संख्या और गंतव्य परियोजना का नाम।



समय सीमा

वर्ग	मानक लीड समय	कस्टम लीड समय
मानक आकार (एम12-एम36, ए325/ए490/8.8/10.9)	15-25 दिन	25-35 दिन (विशेष कोटिंग्स, कस्टम पैकेजिंग)
गैर-मानक आकार (M36–M64)	25-35 दिन	30-45 दिन (कस्टम थ्रेडिंग, झुकना, सिर की शैली)

नोट: लीड समय की गणना ड्राइंग पुष्टिकरण और जमा रसीद से की जाती है। अनुरोध पर रश उत्पादन उपलब्ध है।



शिपिंग शर्तें और दस्तावेज़ीकरण

वस्तु	विवरण
इन्कोटर्म्स	एफओबी (तियानजिन), सीआईएफ, डीडीपी
शिपिंग विधियां	एफसीएल (20'जीपी / 40'जीपी / 40'एचक्यू), छोटे ऑर्डर के लिए एलसीएल, जरूरी परियोजनाओं के लिए हवाई माल ढुलाई
निर्यात दस्तावेज़ीकरण	वाणिज्यिक चालान, पैकिंग सूची (कार्टन - लेवल ब्रेकडाउन), लदान बिल (बी/एल), मूल प्रमाण पत्र (सीओ)
गुणवत्ता दस्तावेज़ीकरण	एन 10204 3.1 एमटीआर प्रति बैच, कोटिंग मोटाई रिपोर्ट, तृतीय पक्ष निरीक्षण प्रमाणपत्र (एसजीएस / बीवी / टीयूवी)
सीमा शुल्क की हरी झण्डी	पूर्ण निर्यात दस्तावेज़ प्रदान किया गया; एसजीएस, बीवी, या टीयूवी द्वारा तृतीय पक्ष निरीक्षण समर्थित
बहु-उत्पाद समेकन	संपूर्ण परियोजना खरीद के लिए लॉजिस्टिक्स लागत को अनुकूलित करने के लिए संरचनात्मक इस्पात सदस्यों (बीम, कॉलम, ट्रस, पर्लिन, ब्रेसिंग) के साथ समेकित करें

नोट: संपूर्ण परियोजना खरीद के लिए लॉजिस्टिक्स लागत को अनुकूलित करने के लिए संरचनात्मक इस्पात घटकों के साथ समेकित शिपमेंट उपलब्ध है।







चीन में सबसे अधिक पेशेवर फास्टनर निर्माताओं और आपूर्तिकर्ताओं में से एक के रूप में, हमारे पास दुनिया के अग्रणी उत्पादन उपकरण और मजबूत विनिर्माण क्षमताएं हैं। कृपया हमारे कारखाने से प्रतिस्पर्धी मूल्य पर अनुकूलित फास्टनरों को खरीदने का आश्वासन दें। कोटेशन के लिए, अभी हमसे संपर्क करें।
