कॉलम और बीम

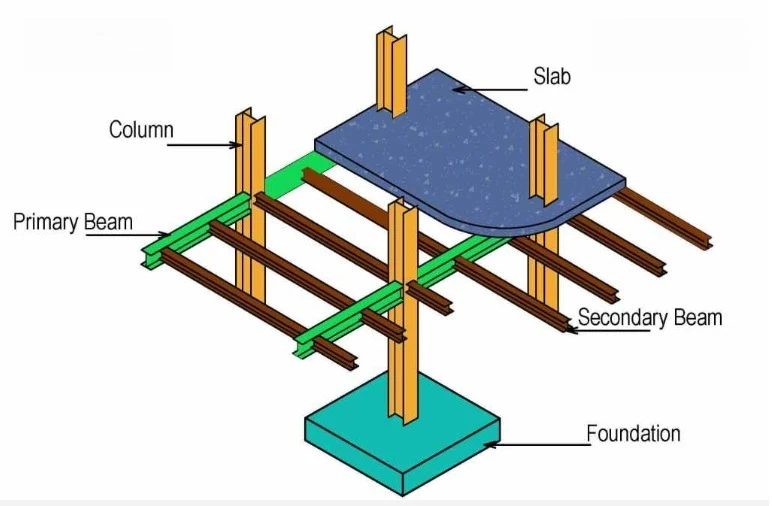

A इस्पात स्तंभएक ऊर्ध्वाधर भार वहन करने वाला सदस्य है जो बीम, फर्श और छत से संपीड़न भार को नींव तक स्थानांतरित करता है। एस्टील बीमएक क्षैतिज सदस्य है जो भार को एक विस्तार में ले जाता है और उन्हें स्तंभों या दीवारों पर स्थानांतरित करता है। वे मिलकर एक इमारत का भार वहन करने वाला ढांचा बनाते हैं: भार स्लैब से, बीम के माध्यम से, स्तंभ में और नीचे नींव तक जाता है। प्रत्येक भूमिका के लिए सही अनुभाग और ग्रेड चुनना ही संरचना को सुरक्षित और किफायती रखता है।







प्रत्येक प्रकार एक अलग भार, अवधि और सौंदर्य के लिए उपयुक्त है। यहां बताया गया है कि प्रत्येक क्या है, यह कहां फिट बैठता है, और इसे क्यों चुना गया है।







उपरोक्त श्रेणियां इस्पात निर्माण में उपयोग किए जाने वाले मानक संरचनात्मक सदस्य प्रकार हैं। हम प्रत्येक प्रकार के भीतर निर्माण करते हैं; अनुरोध पर गैर-मानक अनुभागों को इंजीनियर किया जा सकता है।

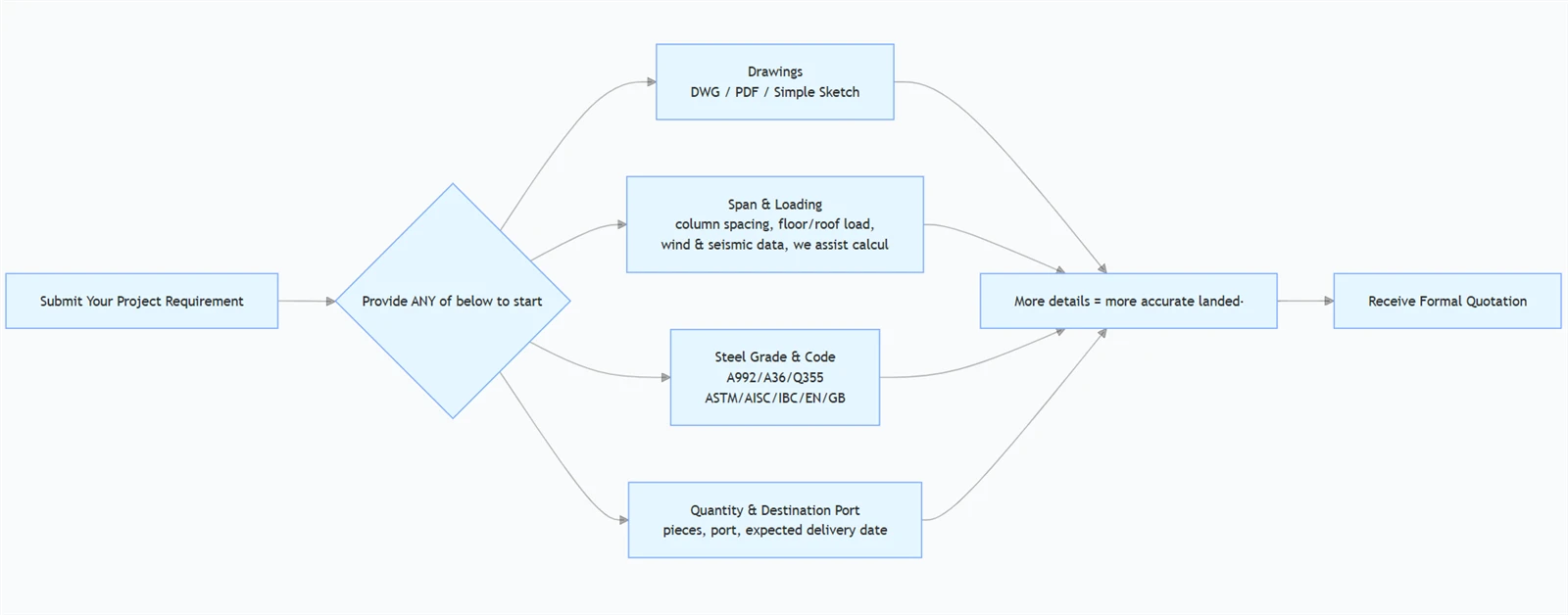

सटीक रूप से उद्धृत करने के लिए, हमें निम्नलिखित में से कोई एक भेजें (शुरू करने के लिए एक रेखाचित्र ही पर्याप्त है):



 चित्रकला- डीडब्ल्यूजी, पीडीएफ, या एक साधारण स्केच।

 विस्तार और भार- खाड़ी का आकार, फर्श/छत का भार, हवा या भूकंपीय आवश्यकताएं (हम गणना करने में मदद कर सकते हैं)।

 स्टील ग्रेड और कोड— A992 / A36 / Q355, और ASTM / AISC / IBC, EN, या GB जैसा आपकी साइट को चाहिए।

 मात्रा एवं गंतव्य- टुकड़े, बंदरगाह, और लक्ष्य डिलीवरी की तारीख।







नीचे दी गई प्रत्येक पंक्ति B2B खरीदारों द्वारा ऑर्डर देने से पहले उठाई गई एक विशिष्ट चिंता से मेल खाती है, जिसका प्रमाण हम वास्तव में आपको दिखा सकते हैं।



तुम्हारी चिंता	हम वास्तव में क्या करते हैं	सबूत आप जांच सकते हैं
क्या यह मेरे चित्र में फिट होगा?	अपने DWG/स्केच से कस्टम लंबाई, दीवारों और कनेक्शन के साथ निर्माण करें	उत्पादन से पहले अनुमोदित निर्माण चित्र
क्या स्टील ग्रेड असली है?	मिल सीक्यूसी/सामग्री प्रमाण पत्र प्रति हीट, वेल्डिंग ग्रेड से मेल खाती है	प्रति बैच रसायन विज्ञान और यांत्रिक रिपोर्ट
गुणवत्ता कैसे नियंत्रित की जाती है?	ISO 9001 प्रणाली, AWS D1.1 वेल्डर, महत्वपूर्ण वेल्ड पर NDT	माल के साथ भेजे गए निरीक्षण फोटो + रिकॉर्ड
क्या यह समय पर शिप होगा?	निश्चित एफओबी कार्यक्रम - 3-4 सप्ताह मानक / 6-8 सप्ताह कस्टम - लिखित रूप में पुष्टि की गई	प्रत्येक पी/ओ पर पुष्टिकृत डिलीवरी तिथि
वास्तव में इसकी कीमत क्या होगी?	आपके ड्राइंग के बाद उतरा हुआ लागत अनुमान (ग्रेड + निर्माण + मालभाड़ा)।	बिना किसी छिपे हुए अतिरिक्त के आइटमयुक्त उद्धरण
मैं जल्दी से वास्तविक उद्धरण कैसे प्राप्त कर सकता हूँ?	एक ड्राइंग (या स्पैन, लोड, मात्रा, पोर्ट) भेजें - इंजीनियर अनुशंसा के साथ उत्तर देते हैं	लिखित सदस्य अनुशंसा + उद्धरण
मैं वास्तव में किससे निपटूंगा?	इंजीनियर और क्यूसी ड्राइंग और गणना के साथ जवाब देते हैं, बिक्री के दावों के साथ नहीं	प्रति प्रोजेक्ट संपर्क का एक सीधा एकल बिंदु









सही ग्रेड सुरक्षा और लागत की दिशा में पहला कदम है। हम प्रत्येक ऊष्मा के रसायन और यांत्रिक गुणों को प्रमाणित कर सकते हैं (एक CQC/मिल प्रमाणपत्र प्रदान किया जाता है)।



मानक	सामान्य उपयोग
एएसटीएम ए36/क्यू235	माध्यमिक और मजबूत करने वाले सदस्य
एएसटीएम ए992/क्यू355	प्राथमिक कॉलम और बीम - उच्च शक्ति, बेहतर वेल्डेबिलिटी
एएसटीएम ए500/ए1085	एचएसएस - वर्गाकार/आयताकार/गोल खोखले खंड
एएसटीएम ए572	क्रेन गर्डरों और निर्मित सदस्यों के लिए उच्च {{0}शक्ति प्लेटें
जस्ती/लेपित	बाहरी, उच्च -नमी, संक्षारण संरक्षण



नोट: हम मानक इंजीनियरिंग अभ्यास का पालन करते हैं:मुख्य भार सहन करने वाले सदस्य उच्च शक्ति वाले स्टील का उपयोग करते हैं; द्वितीयक सदस्य मानक ग्रेड का उपयोग करते हैं— सुरक्षित, और अधिक से अधिक इंजीनियरिंग की तुलना में सस्ता।





चयन आकार से कहीं अधिक है। उद्धृत करने से पहले हम आपके साथ इनका मूल्यांकन करते हैं:



 भार- मृत, जीवित, हवा और भूकंपीय शक्तियां अनुभाग और ग्रेड को प्रभावित करती हैं।

 फैलाव और विक्षेपण- लंबे स्पैन को विक्षेपण को नियंत्रित करने के लिए गहरे सदस्यों की आवश्यकता होती है।

 ऊंचाई और पतलापन- लम्बे स्तंभों को बकलिंग को रोकने के लिए अतिरिक्त इंजीनियरिंग की आवश्यकता होती है।

 आग दर्ज़ा- कोड की आवश्यकता होने पर आग प्रतिरोधी कोटिंग्स या आवरण।

 जंग- बाहरी उपयोग के लिए गैल्वनाइजिंग या विशेष कोटिंग्स।

 कोड अनुपालन- हम आपके प्रोजेक्ट की आवश्यकता के अनुसार ASTM / AISC / IBC, EN, या GB का निर्माण करते हैं।

 लीड समय और बजट— मानक अनुभाग तेजी से भेजे जाते हैं; कस्टम निर्मित {{0}सदस्यों को अधिक समय लगता है लेकिन वे अधिक ले जाते हैं।

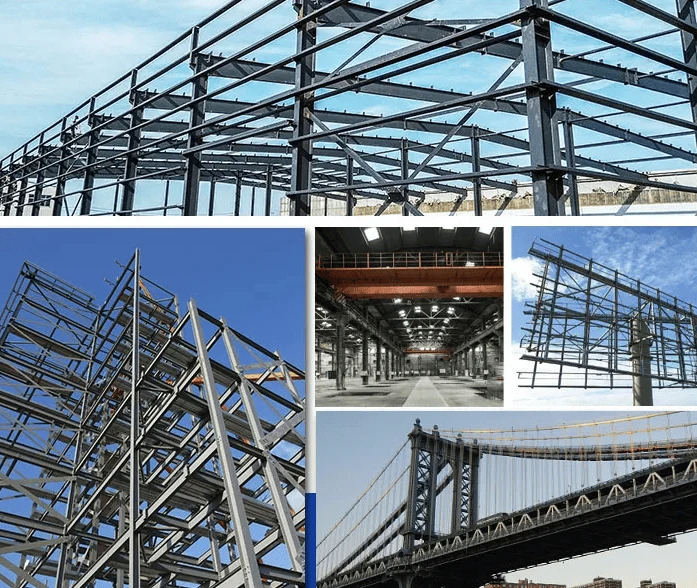

संरचनात्मक इस्पात स्तंभ और बीम लगभग हर बड़ी इमारत के फ्रेम बनाते हैं। विशिष्ट अनुप्रयोग:



आवेदन	विशिष्ट सदस्य	हम क्या प्रदान करते हैं

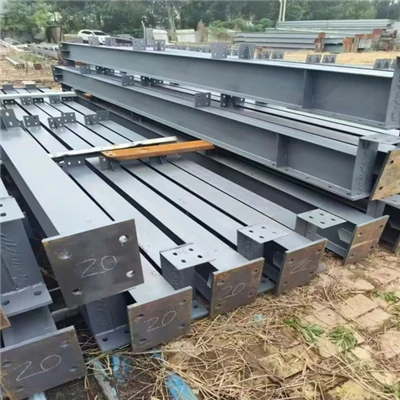

गोदाम एवं कारखाने	कॉलम + राफ्टर + क्रेन गर्डर	बड़े-बे फ्रेम, पवन स्तंभ
बहु-कहानी और मेजेनाइन	एचएसएस/बॉक्स कॉलम + फ़्लोर बीम	भार सहन करने वाले स्तंभ, मिश्रित फर्श
खेल के मैदान और हॉल	जाली/पाइप कॉलम + लंबे स्पैन	कॉलम-मुफ़्त छतरियां, खुले फ़्रेम

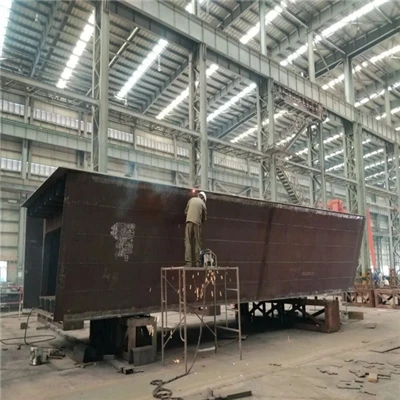

पुल और ऊँची संरचनाएँ	बॉक्स गर्डर्स, एच-बीम	हेवी{0}}ड्यूटी बिल्ट{{1}अप गर्डर्स
बिजली संयंत्र और तेल/गैस	भारी निर्मित -ऊपर वाले कॉलम + गर्डर्स	बॉयलर और उपकरण स्टीलवर्क का समर्थन करते हैं
पारेषण एवं दूरसंचार	जाली एवं पोल ​​संरचनाएँ	मोनोपोल, जालीदार मीनारें



जब आप कोटेशन का अनुरोध करें तो हमें अपना प्रोजेक्ट प्रकार बताएं - हम सदस्यों के सही संयोजन की अनुशंसा करेंगे।







विशेषता	इस्पात स्तंभ	स्टील बीम
अभिविन्यास	खड़ा	क्षैतिज / फैला हुआ
प्राथमिक भूमिका	भार को नींव में स्थानांतरित करता है	एक विस्तार में भार वहन करता है
मुख्य बल	संपीड़न और बकलिंग	झुकना और कतरना
विशिष्ट आकार	एच, बॉक्स, गोल, जाली	एच/आई, बॉक्स, चैनल
मुख्य डिज़ाइन चिंता	अक्षीय क्षमता, पतलापन, बकलिंग	झुकने की शक्ति, विक्षेपण नियंत्रण
एंकरिंग	बेस प्लेट को नींव में लगाया गया	स्तंभों या दीवारों से जुड़ा हुआ



स्टील बनाम कंक्रीट बनाम लकड़ी

	इस्पात	ठोस	लकड़ी
ताकत-से-वजन	✔ उच्च	✘ भारी	✘ सीमित
स्थापना की गति	✔ तेज	✘ लंबे समय तक इलाज	✔ मध्यम
परिशुद्धता निर्माण	✔ सटीक	✘ फ़ील्ड परिवर्तनशीलता	✘ कम सुसंगत
रेट्रोफिट/संशोधन	✔ आसान	✘ कठिन	✘ सीमित
बड़े विस्तार	✔ बहुत बढ़िया	✘ मध्यम	✘ लघु अवधि



औद्योगिक और वाणिज्यिक परियोजनाओं के लिए, संरचनात्मक स्टील ताकत, गति और डिजाइन स्वतंत्रता का सबसे अच्छा संयोजन प्रदान करता है।

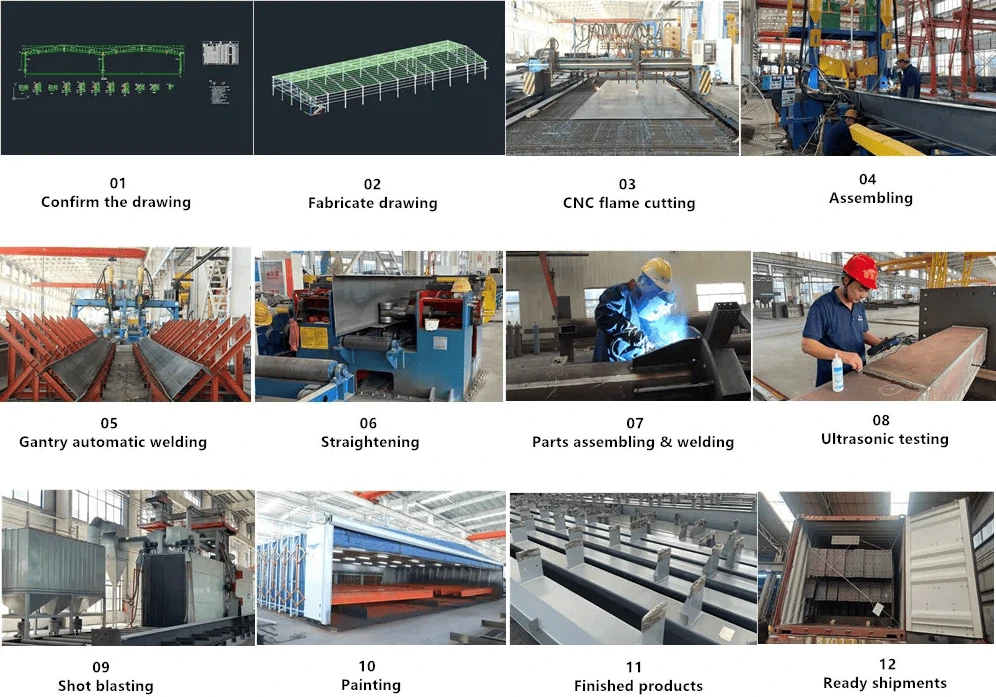

उत्पादन प्रक्रिया

हम केवल पुनर्विक्रेता का गोदाम नहीं, बल्कि संपूर्ण घरेलू उत्पादन लाइन चलाते हैं। संपूर्ण प्रवाह - आपके ड्राइंग से कंटेनर तक लोडिंग तक - एक ही छत के नीचे नियंत्रित किया जाता है:

डिज़ाइन— अपनी ड्राइंग की पुष्टि करें · फैब्रिकेशन/दुकान की ड्राइंग तैयार करें।

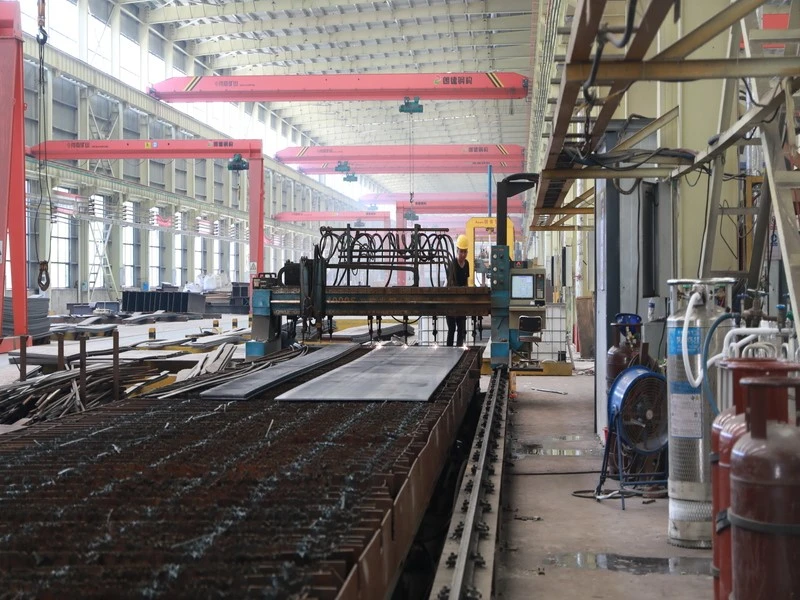

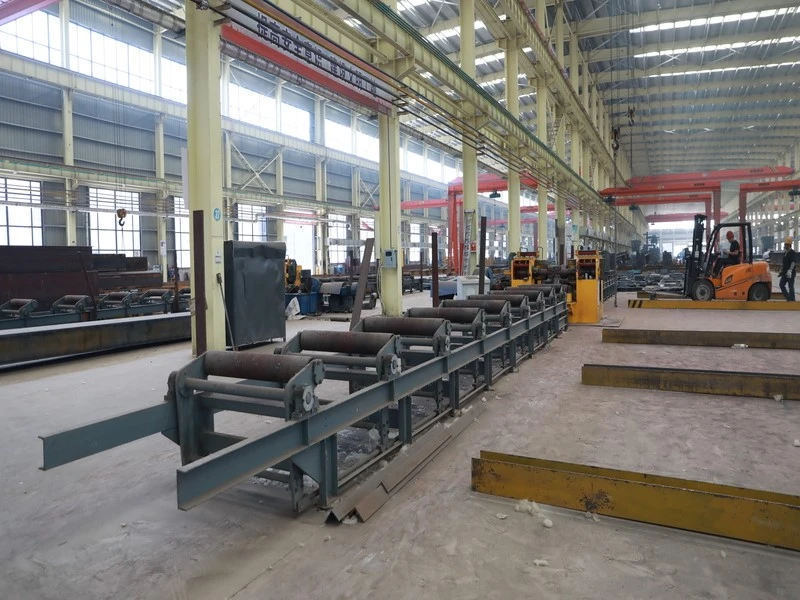

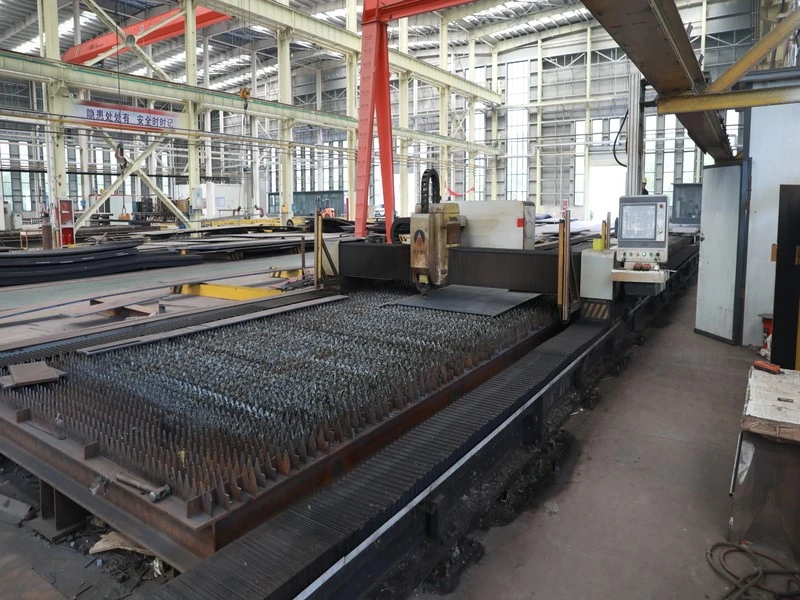

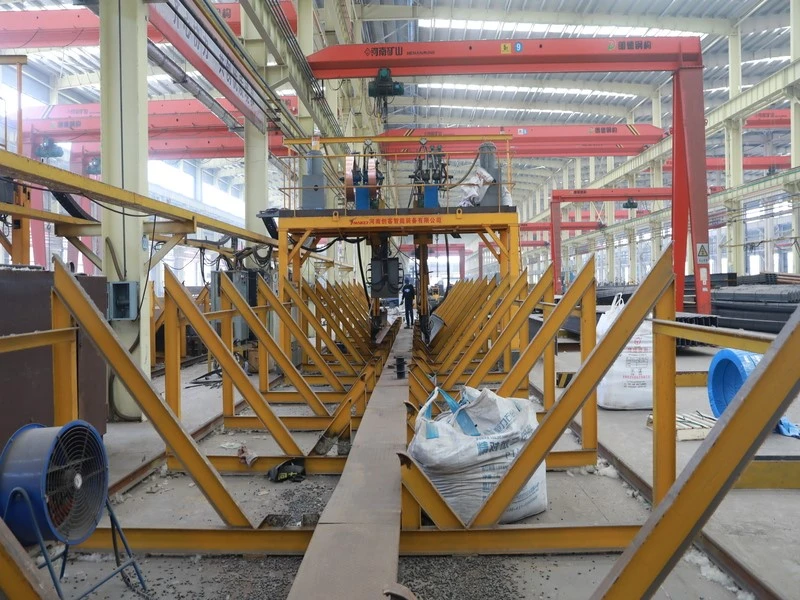

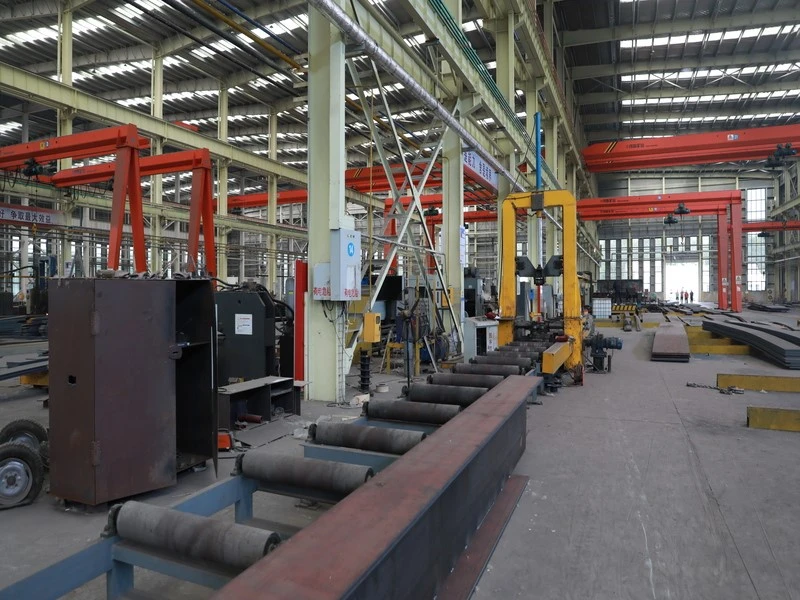

छलरचना- सीएनसी फ्लेम कटिंग · असेंबलिंग · गैन्ट्री स्वचालित वेल्डिंग · सीधा करना।

असेंबली एवं क्यूसी- पार्ट्स असेंबली और वेल्डिंग · अल्ट्रासोनिक परीक्षण (यूटी)।

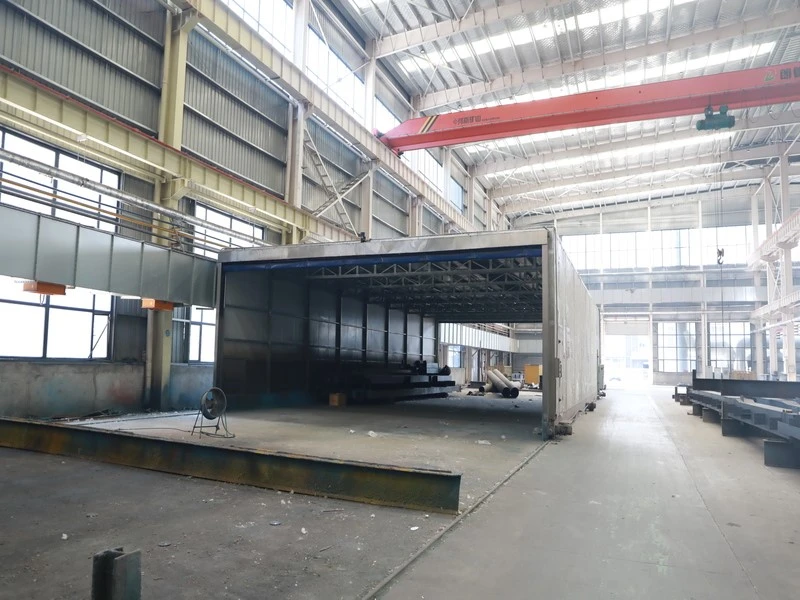

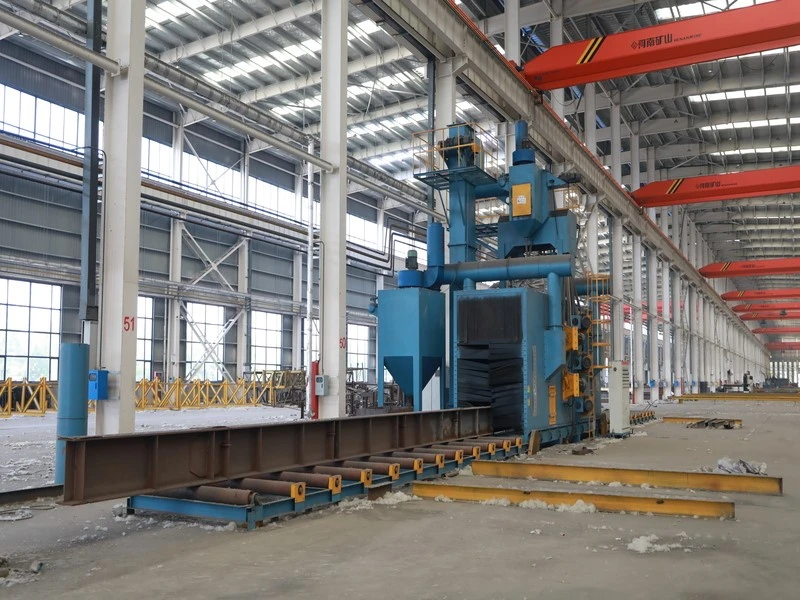

फिनिशिंग एवं डिलीवरी— शॉट ब्लास्टिंग · पेंटिंग · तैयार उत्पाद · शिपमेंट के लिए तैयार।





निर्माण क्षमता

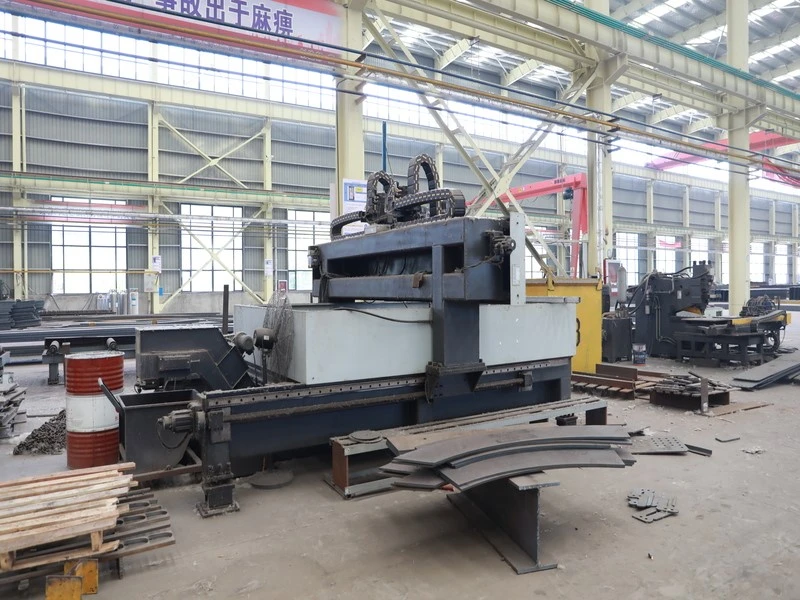

सीएनसी कटिंग और ड्रिलिंग, बेवेलिंग · स्वचालित, अर्ध {{0} स्वचालित, और जलमग्न {{1}आर्क वेल्डिंग · एसए 2.5 तक अपघर्षक ब्लास्टिंग · एंटी {3}जंग पेंटिंग या गर्म {{4}डिप गैल्वनाइजिंग · अंतिम आयामी जांच।





प्रक्रिया के दौरान गुणवत्ता द्वार



1.आने वाली स्टील - प्रत्येक ताप की जाँच उसके मिल प्रमाणपत्र से की जाती है; आदेशित ग्रेड के लिए रसायन विज्ञान और यांत्रिक गुणों का सत्यापन किया जाता है।

2. निर्माण के दौरान - केवल AWS D1.1-योग्य वेल्डर लोड-बेयरिंग जोड़ों पर काम करते हैं; वेल्डिंग एक अनुमोदित डब्ल्यूपीएस का पालन करती है; प्रत्येक असेंबली चरण में आयामों की जाँच की जाती है।

3. निर्माण के बाद - महत्वपूर्ण वेल्ड की जांच एनडीटी (अल्ट्रासोनिक यूटी / चुंबकीय कण एमटी) द्वारा की जाती है; सतह की तैयारी, प्राइमर/कोटिंग की मोटाई और अंतिम आयाम मापे जाते हैं।

4.स्वतंत्र जांच - पैकिंग से पहले तृतीय पक्ष निरीक्षण (एसजीएस / बीवी / आपका अपना इंजीनियर) की व्यवस्था की जा सकती है।





गुणवत्ता प्रणाली

आईएसओ 9001 · योग्य क्यूसी निरीक्षक · कैलिब्रेटेड माप उपकरण · पता लगाने योग्य सामग्री और वेल्डिंग रिकॉर्ड।



आपको सामान के साथ क्या मिलता है

मिल सामग्री प्रमाणपत्र · वेल्डिंग निरीक्षण रिकॉर्ड (डब्ल्यूपीएस/पीक्यूआर) · एनडीटी रिपोर्ट · निरीक्षण तस्वीरें और वीडियो · पैकिंग सूची - ताकि आप सत्यापन कर सकें, न कि केवल भरोसा कर सकें।

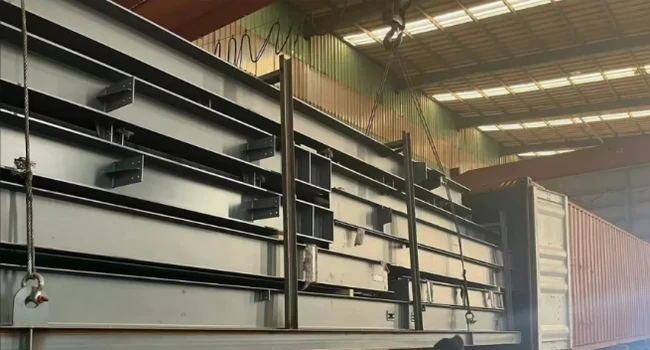

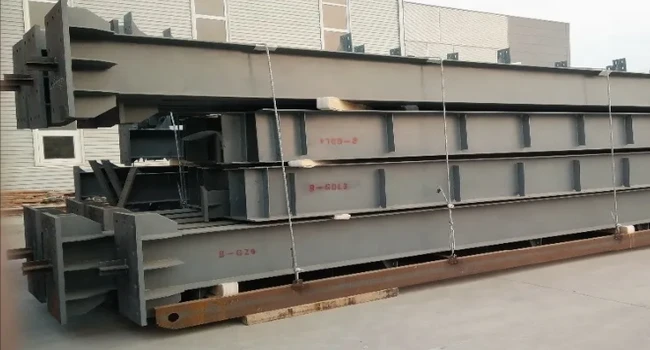

पैकेजिंग और शिपिंग तरीके



पहलू	हम क्या करते हैं
पैकिंग	सदस्यों को स्टील की पट्टियों से बांधा गया; परतें अलग हो गईं; पारगमन क्षति से बचने के लिए अंत/कोने की सुरक्षा
समुद्र योग्य सुरक्षा	लंबी समुद्री यात्राओं के लिए वाटरप्रूफ बुनियाद + जंग - रोकथाम बाधा
शिपिंग मोड	मानक कंटेनर (20/40 फीट), एलसीएल, या फ्लैट {{2}रैक / ब्रेकबल्क - सदस्य आकार और आपके पोर्ट से मेल खाता है
अंकन	साइट पर आसान मिलान के लिए प्रत्येक सदस्य को ड्राइंग नंबर/आइटम कोड द्वारा चिह्नित किया गया है



डिलिवरी और न्यूनतम ऑर्डर (एफओबी, समुद्री माल ढुलाई से पहले)



वस्तु	विवरण
मानक अनुभाग	≈ 3-4 सप्ताह का लीड समय
कस्टम निर्मित {{0}सदस्य	≈ 6-8 सप्ताह का लीड समय
MOQ	प्रति आइटम 5 टन; छोटे परीक्षण आदेशों पर मामले दर मामले चर्चा की गई
इन्कोटर्म्स	आपकी पसंद के अनुसार एफओबी, सीआईएफ/सीएफआर, या डीडीपी
प्रलेखन	पैकिंग सूची, वाणिज्यिक चालान, लदान बिल + निरीक्षण रिकॉर्ड
उद्धरण	ड्राइंग + मात्रा + पोर्ट → ग्रेड सलाह और उतराई लागत अनुमान, कोई छिपी हुई वस्तु नहीं





अक्सर पूछे जाने वाले प्रश्न



यदि मेरे पास पूरी ड्राइंग नहीं है तो क्या आप इंजीनियरिंग या डिज़ाइन सहायता प्रदान करेंगे?



हाँ। यदि आपका स्टील फ्रेम अभी भी अवधारणा चरण में है, तो हमारे संरचनात्मक इंजीनियर आपके स्पैन, लोड और बे लेआउट से कॉलम और बीम को आकार दे सकते हैं, फिर आपके लिए आवश्यक दुकान चित्र तैयार कर सकते हैं।



स्टील कॉलम और बीम कितने समय तक चलते हैं?



उचित कोटिंग और रखरखाव के साथ, एक स्टील फ्रेम दशकों तक काम करता है। गर्म{{1}डिप{2}गैल्वनाइज्ड या अच्छी तरह से चित्रित बाहरी सदस्य बिना किसी बड़े काम के कई वर्षों तक जंग का प्रतिरोध करते हैं।



क्या स्टील के कॉलम और बीम आग प्रतिरोधी हैं?



उच्च तापमान पर कच्चा स्टील अपनी ताकत खो देता है, इसलिए जब फायर कोड को इसकी आवश्यकता होती है तो हम सदस्य की आवश्यक फायर रेटिंग के आकार में सुरक्षा - इंट्यूसेंट कोटिंग या एनकेसमेंट - जोड़ते हैं और आपको फिनिश विकल्प बताते हैं।



हॉट{0}रोल्ड और वेल्डेड बिल्टअप सदस्यों के बीच क्या अंतर है?



हॉट रोल्ड सेक्शन मिल से वितरित मानक प्रोफ़ाइल हैं, जो सामान्य स्पैन के लिए आदर्श हैं। वेल्डेड बिल्ट-इन सदस्यों को प्लेटों से आपके सटीक आयामों के अनुसार बनाया जाता है, सबसे अच्छा तब होता है जब एक मानक अनुभाग भार नहीं उठा सकता है या स्पैन में फिट नहीं हो सकता है।



स्टील कॉलम या बीम की कीमत क्या तय करती है?



मुख्य रूप से पांच चीजें: कच्चे स्टील की कीमत, मात्रा, स्टील ग्रेड, निर्माण जटिलता (कटिंग, वेल्डिंग, सतह का उपचार), और आपके बंदरगाह तक समुद्री माल ढुलाई। अपनी ड्राइंग और मात्रा भेजें और हम प्रत्येक को सूचीबद्ध करेंगे।



क्या मैं पहले फ़ैक्टरी का दौरा कर सकता हूँ या उत्पादन देख सकता हूँ?



स्वागत। आप हमारी कार्यशाला का दौरा कर सकते हैं, वेल्डिंग और क्यूसी देख सकते हैं, और शिपमेंट से पहले तीसरे पक्ष के निरीक्षण की व्यवस्था भी कर सकते हैं। यदि आप नहीं जा सकते, तो हम उत्पादन वीडियो और निरीक्षण तस्वीरें भेजेंगे।



क्या आप मेरे देश/क्षेत्र में जहाज भेजते हैं?



हम नियमित कंटेनर, एलसीएल, फ्लैट रैक, या ब्रेकबल्क द्वारा एशिया, यूरोप, अफ्रीका, अमेरिका और ओशिनिया में 40+ देशों में आपूर्ति करते हैं। हमें गंतव्य बंदरगाह बताएं और हम सर्वोत्तम रूटिंग की पुष्टि करेंगे।



कौन सी सतह फ़िनिश और कोटिंग विकल्प उपलब्ध हैं?



केवल प्राइमर, दो {{0}पैक (एपॉक्सी/पॉलीयूरेथेन) सिस्टम, या हॉट{1}डिप गैल्वनाइजिंग, आपके विनिर्देश से मेल खाने वाले रंगों के साथ (उदाहरण के लिए, आरएएल)। हम आपकी जलवायु और एक्सपोज़र के लिए सही फ़िनिश की सलाह देते हैं।



चीन में सबसे अधिक पेशेवर कॉलम और बीम निर्माताओं और आपूर्तिकर्ताओं में से एक के रूप में, हमारे पास विश्व के अग्रणी उत्पादन उपकरण और मजबूत विनिर्माण क्षमताएं हैं। कृपया हमारे कारखाने से प्रतिस्पर्धी मूल्य पर अनुकूलित कॉलम और बीम खरीदने का आश्वासन दें। कोटेशन के लिए, अभी हमसे संपर्क करें।
