हीट एक्सचेंजर के तीन 3 प्रकार क्या हैं?

A उष्मा का आदान प्रदान करने वालाथर्मल ऊर्जा को एक तरल पदार्थ से दूसरे तरल पदार्थ में कुशलतापूर्वक स्थानांतरित करने के लिए विभिन्न उद्योगों और अनुप्रयोगों में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है। यह गर्म करने, ठंडा करने और ऊर्जा पुनर्प्राप्ति प्रक्रियाओं में महत्वपूर्ण भूमिका निभाता है। हीट एक्सचेंजर का प्राथमिक कार्य दो या दो से अधिक तरल पदार्थों को भौतिक रूप से अलग रखते हुए उनके बीच गर्मी के हस्तांतरण को सुविधाजनक बनाना है। यह तरल पदार्थ को मिश्रित किए बिना थर्मल ऊर्जा के आदान-प्रदान की अनुमति देता है, सुरक्षा सुनिश्चित करता है और संदूषण को रोकता है। हीट एक्सचेंजर्स का उपयोग एचवीएसी सिस्टम, बिजली उत्पादन, रासायनिक प्रसंस्करण, प्रशीतन और विनिर्माण प्रक्रियाओं सहित कई क्षेत्रों में किया जाता है। उनका डिज़ाइन और संचालन थर्मोडायनामिक्स और द्रव यांत्रिकी के सिद्धांतों पर आधारित है, जिसमें विशिष्ट आवश्यकताओं के अनुरूप विभिन्न प्रकार और कॉन्फ़िगरेशन उपलब्ध हैं।

हीट एक्सचेंजर्स को विनिमय के लिए उपलब्ध सतह क्षेत्र को अधिकतम करने और प्रभावी द्रव प्रवाह को बढ़ावा देकर गर्मी हस्तांतरण की दक्षता को अनुकूलित करने के लिए डिज़ाइन किया गया है। इनमें दो द्रव सर्किट होते हैं: गर्म द्रव सर्किट और ठंडा द्रव सर्किट। इन सर्किटों को एक ठोस अवरोध द्वारा अलग किया जाता है, जो आमतौर पर धातु से बना होता है, जो गर्मी हस्तांतरण के लिए एक प्रवाहकीय मार्ग के रूप में कार्य करता है। जैसे ही गर्म तरल पदार्थ हीट एक्सचेंजर के एक तरफ से बहता है, यह अपनी तापीय ऊर्जा को ठोस अवरोध में स्थानांतरित करता है, जो फिर गर्मी को दूसरी तरफ ले जाता है जहां ठंडा तरल प्रसारित होता है। यह ऊष्मा विनिमय प्रक्रिया विभिन्न तरीकों से हो सकती है, जैसे तरल पदार्थों के बीच सीधे संपर्क के माध्यम से या मध्यस्थ के रूप में ठोस अवरोध के माध्यम से। हीट एक्सचेंजर्स को दबाव की बूंदों, ऊर्जा हानि और गंदगी को कम करते हुए कुशल गर्मी हस्तांतरण प्रदान करने के लिए इंजीनियर किया जाता है, जिससे थर्मल प्रबंधन प्रणालियों में इष्टतम प्रदर्शन और लागत प्रभावशीलता सुनिश्चित होती है।

हीट एक्सचेंजर्स को उनके निर्माण, प्रवाह व्यवस्था और गर्मी हस्तांतरण तंत्र सहित विभिन्न मानदंडों के आधार पर वर्गीकृत किया जा सकता है। यहां हीट एक्सचेंजर्स के तीन सामान्य वर्गीकरण दिए गए हैं:

निर्माण पर आधारित वर्गीकरण

निर्माण आधारित वर्गीकरण हीट एक्सचेंजर्स को उनकी भौतिक संरचना और डिज़ाइन के आधार पर वर्गीकृत करता है। इसमें शेल और ट्यूब, प्लेट और फिनन्ड ट्यूब हीट एक्सचेंजर्स जैसे प्रकार शामिल हैं, जिनमें से प्रत्येक में हीट ट्रांसफर अनुप्रयोगों में विशिष्ट विशेषताएं और फायदे हैं।

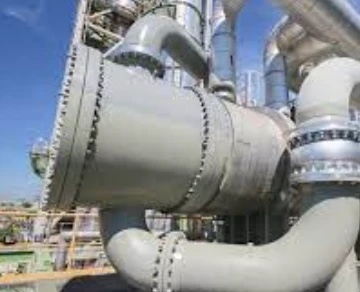

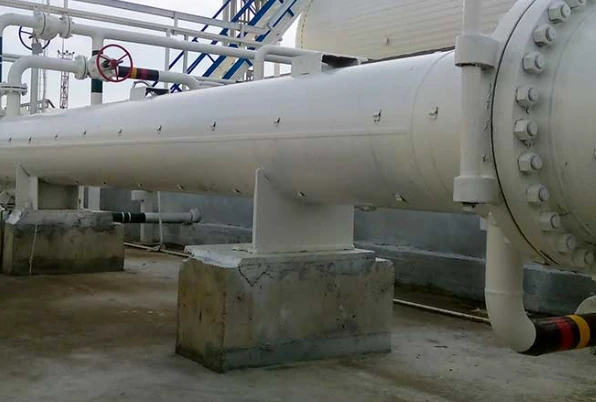

• शैल और ट्यूब हीट एक्सचेंजर्स

इस प्रकार में एक खोल (बाहरी बर्तन) होता है जिसके अंदर कई ट्यूब होती हैं। एक तरल पदार्थ ट्यूबों के माध्यम से बहता है जबकि दूसरा तरल पदार्थ शेल में ट्यूबों के चारों ओर बहता है। वे बहुमुखी, मजबूत और उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।

• प्लेट हीट एक्सचेंजर्स

इन हीट एक्सचेंजर्स में बारी-बारी से गर्म और ठंडे द्रव चैनलों के साथ स्टैक्ड प्लेटों की एक श्रृंखला होती है। प्लेटें गर्मी हस्तांतरण के लिए एक बड़ा सतह क्षेत्र प्रदान करती हैं और कॉम्पैक्ट, कुशल और उच्च गर्मी हस्तांतरण आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त हैं।

फिनड ट्यूब हीट एक्सचेंजर्स: इन एक्सचेंजर्स में विस्तारित सतहों वाली ट्यूब होती हैं जिन्हें फिन कहा जाता है। पंख गर्मी हस्तांतरण क्षेत्र को बढ़ाते हैं और गर्मी हस्तांतरण दक्षता को बढ़ाते हैं। इनका उपयोग आमतौर पर वायु शीतलन और हीटिंग अनुप्रयोगों में किया जाता है।

प्रवाह व्यवस्था पर आधारित वर्गीकरण

प्रवाह व्यवस्था आधारित वर्गीकरण, द्रव प्रवाह की दिशा और व्यवस्था के आधार पर हीट एक्सचेंजर्स को वर्गीकृत करता है। इसमें समानांतर प्रवाह, काउंटरफ़्लो और क्रॉसफ़्लो कॉन्फ़िगरेशन शामिल हैं, जो एक्सचेंजर के भीतर तापमान अंतर और गर्मी हस्तांतरण की दक्षता निर्धारित करते हैं।

• समानांतर प्रवाह हीट एक्सचेंजर्स

इस व्यवस्था में, गर्म और ठंडे दोनों तरल पदार्थ एक ही छोर से हीट एक्सचेंजर में प्रवेश करते हैं और एक दूसरे के समानांतर प्रवाहित होते हैं। इसके परिणामस्वरूप तापमान में अंतर होता है जो एक्सचेंजर की लंबाई के साथ घटता जाता है।

• काउंटरफ़्लो हीट एक्सचेंजर्स

प्रतिप्रवाह व्यवस्था में, गर्म और ठंडे तरल पदार्थ विपरीत छोर से हीट एक्सचेंजर में प्रवेश करते हैं और विपरीत दिशाओं में प्रवाहित होते हैं। यह कॉन्फ़िगरेशन तरल पदार्थों के बीच तापमान अंतर को अधिकतम करता है, जिससे कुशल गर्मी हस्तांतरण होता है।

• क्रॉसफ़्लो हीट एक्सचेंजर्स

यहां, एक तरल पदार्थ दूसरे तरल प्रवाह में बहता है, जिसके परिणामस्वरूप एक लंबवत प्रवाह पैटर्न बनता है। यह कॉन्फ़िगरेशन आमतौर पर एयर कंडीशनिंग सिस्टम और कूलिंग टावर जैसे अनुप्रयोगों में उपयोग किया जाता है।

हीट ट्रांसफर मैकेनिज्म पर आधारित वर्गीकरण

हीट ट्रांसफर मैकेनिज्म पर आधारित वर्गीकरण हीट एक्सचेंजर्स को इस आधार पर वर्गीकृत करता है कि तरल पदार्थों के बीच गर्मी कैसे स्थानांतरित की जाती है, चालन, संवहन और विकिरण हीट एक्सचेंजर्स के बीच अंतर किया जाता है, प्रत्येक गर्मी हस्तांतरण के एक अलग तरीके का उपयोग करता है।

• चालन हीट एक्सचेंजर्स

इन एक्सचेंजर्स में, गर्मी को धातु की दीवार जैसे प्रवाहकीय अवरोध के माध्यम से तरल पदार्थों के बीच स्थानांतरित किया जाता है। ठोस अवरोध के माध्यम से संचालन द्वारा ऊष्मा गर्म तरल से ठंडे तरल में प्रवाहित होती है।

• संवहन हीट एक्सचेंजर्स

ऊष्मा स्थानांतरण मुख्य रूप से तरल पदार्थों की गति के माध्यम से होता है। इस श्रेणी में मजबूर संवहन दोनों शामिल हैं, जहां द्रव प्रवाह यांत्रिक रूप से प्रेरित होता है, और प्राकृतिक संवहन, जहां गर्मी हस्तांतरण तापमान भिन्नता के कारण घनत्व अंतर से प्रेरित होता है।

• विकिरण हीट एक्सचेंजर्स

विकिरण ताप विनिमायक तरल पदार्थों के बीच सीधे संपर्क के बिना विद्युत चुम्बकीय तरंगों के माध्यम से गर्मी स्थानांतरित करते हैं। इनका उपयोग आमतौर पर उच्च तापमान वाले अनुप्रयोगों और अंतरिक्ष से संबंधित प्रणालियों में किया जाता है।

हीट एक्सचेंजर्स विभिन्न अनुप्रयोगों में कई लाभ प्रदान करते हैं। वे कुशल गर्मी हस्तांतरण को सक्षम करते हैं, तापमान नियंत्रण की अनुमति देते हैं, ऊर्जा पुनर्प्राप्ति की सुविधा प्रदान करते हैं, और सीमित स्थान वाले वातावरण के लिए कॉम्पैक्ट डिज़ाइन प्रदान करते हैं।

• कुशल ताप स्थानांतरण:हीट एक्सचेंजर्स तरल पदार्थों के बीच कुशल गर्मी हस्तांतरण प्रदान करते हैं, थर्मल ऊर्जा के उपयोग को अधिकतम करते हैं और ऊर्जा की बर्बादी को कम करते हैं।
• तापमान नियंत्रण:हीट एक्सचेंजर्स विभिन्न औद्योगिक प्रक्रियाओं और प्रणालियों के लिए इष्टतम परिचालन स्थितियों को सुनिश्चित करते हुए, द्रव तापमान के सटीक नियंत्रण की अनुमति देते हैं।
• संक्षिप्त परिरूप:हीट एक्सचेंजर्स को एक कॉम्पैक्ट और जगह बचाने वाली संरचना के लिए डिज़ाइन किया जा सकता है, जो उन्हें सीमित स्थान की उपलब्धता वाले इंस्टॉलेशन के लिए उपयुक्त बनाता है।
• बहुमुखी प्रतिभा:हीट एक्सचेंजर्स बहुमुखी हैं और विभिन्न तरल प्रकारों, प्रवाह दरों और तापमान सीमाओं को समायोजित करते हुए विभिन्न अनुप्रयोगों के लिए डिज़ाइन किए जा सकते हैं।
• लागत बचत:गर्मी को पुनर्प्राप्त और पुन: उपयोग करके, हीट एक्सचेंजर्स ऊर्जा की खपत को कम करके और अतिरिक्त हीटिंग या कूलिंग उपकरण की आवश्यकता को कम करके महत्वपूर्ण लागत बचत में योगदान कर सकते हैं।

अपने असंख्य फायदों के बावजूद, हीट एक्सचेंजर्स की कुछ सीमाएँ भी हैं। इनमें गंदगी और क्षरण की संभावना, उच्च प्रारंभिक लागत, रखरखाव की आवश्यकताएं, दबाव में गिरावट के मुद्दे और अत्यधिक तापमान अंतर को संभालने में सीमाएं शामिल हैं।

• दूषण:हीट एक्सचेंजर्स गंदगी के प्रति संवेदनशील होते हैं, जो तब होता है जब जमा, जैसे स्केल, संक्षारण, या कार्बनिक पदार्थ, गर्मी हस्तांतरण सतहों पर जमा हो जाते हैं। फाउलिंग से गर्मी हस्तांतरण दक्षता कम हो जाती है, दबाव में गिरावट बढ़ जाती है और नियमित सफाई या रखरखाव की आवश्यकता होती है।
• रिसाव:हीट एक्सचेंजर्स गर्म और ठंडे तरल सर्किट के बीच रिसाव का अनुभव कर सकते हैं, जिससे दक्षता में कमी आ सकती है और तरल पदार्थों का संभावित संदूषण हो सकता है।
• लागत:हीट एक्सचेंजर्स को खरीदना, स्थापित करना और रखरखाव करना महंगा हो सकता है, खासकर बड़े पैमाने के अनुप्रयोगों के लिए जिनके लिए विशेष डिजाइन या सामग्री की आवश्यकता होती है।
• सीमित तापमान सीमा:कुछ हीट एक्सचेंजर्स की तापमान सीमा पर सीमाएं हो सकती हैं जिन्हें वे प्रभावी ढंग से संभाल सकते हैं, जिससे अत्यधिक तापमान अनुप्रयोगों के लिए उनकी उपयुक्तता कम हो जाती है।
• दबाव में गिरावट:हीट एक्सचेंजर्स द्रव सर्किट में दबाव में गिरावट का कारण बन सकते हैं, जिससे वांछित प्रवाह दर बनाए रखने के लिए अतिरिक्त पंपिंग शक्ति की आवश्यकता हो सकती है।

हीट एक्सचेंजर्स को एचवीएसी, बिजली उत्पादन, रासायनिक प्रसंस्करण, प्रशीतन और प्रक्रिया उद्योगों जैसे उद्योगों में व्यापक अनुप्रयोग मिलते हैं, जो हीटिंग, शीतलन और ऊर्जा पुनर्प्राप्ति उद्देश्यों के लिए कुशल गर्मी हस्तांतरण की सुविधा प्रदान करते हैं।

• एचवीएसी सिस्टम:हीट एक्सचेंजर्स का उपयोग इमारतों को कुशलतापूर्वक गर्म करने और ठंडा करने के लिए किया जाता है।
• विद्युत उत्पादन:वे बिजली संयंत्रों में महत्वपूर्ण भूमिका निभाते हैं, भाप जनरेटर और कंडेनसर में गर्मी हस्तांतरण की सुविधा प्रदान करते हैं।
• रासायनिक प्रसंस्करण:हीट एक्सचेंजर्स का उपयोग तापमान नियंत्रण, वाष्पों को संघनित करने और तरल पदार्थों को गर्म करने या ठंडा करने की प्रक्रिया के लिए किया जाता है।
• प्रशीतन और एयर कंडीशनिंग:वे रेफ्रिजरेंट और आसपास के वातावरण के बीच गर्मी स्थानांतरित करने में मदद करते हैं।
• प्रक्रिया उद्योग:हीट एक्सचेंजर्स का उपयोग खाद्य प्रसंस्करण, पेट्रोलियम शोधन, दवा निर्माण और गर्मी हस्तांतरण की आवश्यकता वाली अन्य औद्योगिक प्रक्रियाओं में किया जाता है।
