हमारे स्ट्रक्चरल स्टील पाइप कॉलम अत्यधिक कुशल संरचनात्मक सदस्य हैं जो बहु-दिशात्मक लोडिंग के लिए आदर्श हैं। अपने सममित क्रॉस-सेक्शन के कारण, वे संपीड़न और मरोड़ के लिए बेहतर प्रतिरोध प्रदान करते हैं। आकर्षक, आधुनिक सौंदर्यबोध के साथ, हमारे पाइप कॉलम हवाई अड्डों, स्टेडियमों और उच्च अंत वाणिज्यिक स्थानों को डिजाइन करने वाले आर्किटेक्ट और इंजीनियरों के लिए "पहली पसंद" हैं।
स्टील पाइप कॉलम की विशिष्टता
| वस्तु | तकनीकी विशिष्टताएँ और रेंज |
| सामग्री ग्रेड | Q235B से Q420; EN: S235 से S355 श्रृंखला; एएसटीएम: ए36, ए572 ग्रेड.50/60 |
| मानक | जीबी/टी 1591/700, एन 10025, एएसटीएम ए572, एएस/एनजेडएस 3678, बीएस 5950 |
| बाहरी व्यास (ओडी) | Φ114मिमी - Φ3000मिमी+ (कस्टम गैर-मानक आकार समर्थित) |
| दीवार की मोटाई (डब्ल्यूटी) | 4.0 मिमी - 120 मिमी (10,000 टन झुकने और भारी रोलिंग प्रक्रिया पर आधारित) |
| एकल खंड की लंबाई | 3,000मिमी - 15,000मिमी (बहु -अनुभागों के लिए फ़ैक्टरी ट्रायल असेंबली समर्थित) |
| वेल्डिंग प्रक्रिया | SAW, GMAW, फुल पेनेट्रेशन इंटरसेक्टिंग लाइन वेल्डिंग |
| ज्यामितीय सहनशीलता | सीधापन 1/1000L से कम या उसके बराबर; अंडाकारता ±0.5% OD से कम या उसके बराबर (क्रॉस-सेंटरलाइन द्वारा सत्यापित) |
| सतह का उपचार | शॉट ब्लास्टिंग Sa2.5, एपॉक्सी जिंक {{1}रिच प्राइमर, HDG, फ्लोरोकार्बन कोटिंग |
| एनडीटी परीक्षण | परियोजना आवश्यकताओं के अनुसार 100% यूटी, आरटी, एमटी |

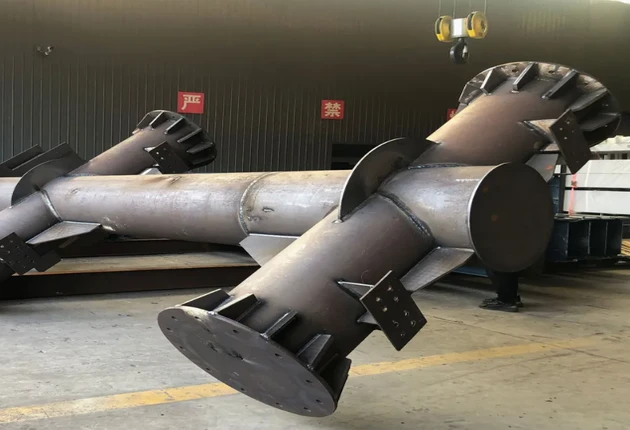

| कस्टम विवरण | कतरनी स्टड, आंतरिक डायाफ्राम, कनेक्शन फ्लैंज, वृक्ष - प्रकार नोड्स |
स्टील पाइप कॉलम के लाभ
असाधारण भूकंपीय प्रदर्शन और विरूपण क्षमता
गोलाकार स्टील ट्यूब कोर कंक्रीट को बेहतर पार्श्व कारावास प्रदान करती है, इसे त्रिअक्षीय संपीड़ित तनाव स्थिति में रखती है। पारंपरिक प्रबलित कंक्रीट (आरसी) स्तंभों की तुलना में, इसकी लचीलापन काफी बढ़ जाती है, जिससे उपज मिलती है10% से 30% की बढ़ोतरीअंतिम भार वहन करने की क्षमता में।
आइसोट्रोपिक क्रॉस-अनुभागीय प्रदर्शन
वृत्ताकार प्रोफ़ाइल में सभी दिशाओं में घुमाव की एक समान त्रिज्या होती है, जो लचीले प्रतिरोध में दिशात्मक भिन्नता को समाप्त करती है। यह इसे किसी भी मनमानी दिशा से हवा के भार या भूकंपीय बलों का बेहतर ढंग से सामना करने की अनुमति देता है, जिससे यह ऊंचे कोने वाले स्तंभों और पुल खंभों के लिए अत्यधिक विशिष्ट हो जाता है।
कम हवा प्रतिरोध के साथ वायुगतिकीय दक्षता
वृत्ताकार वायुगतिकीय प्रोफ़ाइल हवा की सतह के क्षेत्रफल को काफी कम कर देती है। उच्च वेग वाले वातावरण में, पवन बल गुणांक (आकार कारक) आमतौर पर लगभग कम हो जाता है30%, पतली, लंबी संरचनाओं की हवा प्रेरित कंपन प्रतिक्रिया को प्रभावी ढंग से कम करना।
अनुकूलित अर्थव्यवस्था और अंतरिक्ष दक्षता
इसकी असाधारण रूप से उच्च भार वहन करने की क्षमता के कारण, आवश्यक घटक क्रॉस-अनुभागीय आयाम कम हो जाते हैं, जिससे इमारत के शुद्ध किराये योग्य फर्श क्षेत्र में प्रभावी ढंग से वृद्धि होती है। इसके साथ ही, यह जटिल फॉर्मवर्क और रीबार बांधने की आवश्यकता को समाप्त कर देता है, जिससे साइट पर निर्माण थ्रूपुट में पर्याप्त वृद्धि होती है।
स्टील पाइप कॉलम के अनुप्रयोग
स्टील पाइप कॉलम, उनकी सर्वदिशात्मक समरूपता, असाधारण मरोड़ प्रतिरोध और कम हवा खींचें गुणांक का लाभ उठाते हुए, बड़े पैमाने पर भार को बनाए रखने और संरचनात्मक अखंडता और सुरक्षा की गारंटी देने के लिए ऊंची इमारतों, नगरपालिका कार्यों, पुल निर्माण, औद्योगिक सुविधाओं और अपतटीय इंजीनियरिंग में व्यापक रूप से निर्दिष्ट किए जाते हैं:

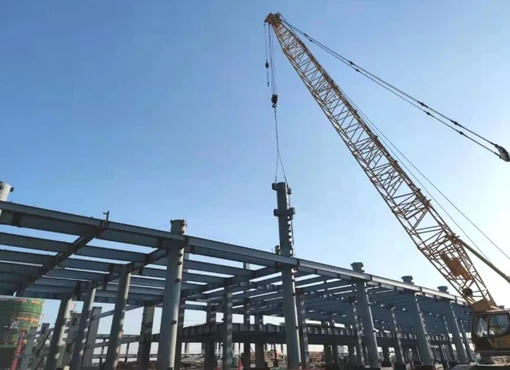

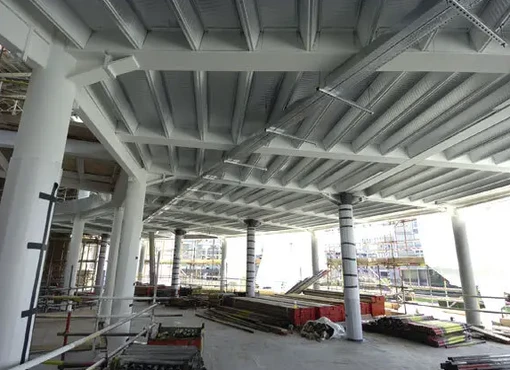

ऊंची-ऊंची एवं सार्वजनिक इमारतें:व्यापक रूप से गगनचुंबी इमारतों के फ्रेम और फ्रेम {{0} कतरनी दीवार संरचनाओं में उपयोग किया जाता है। उनकी सर्वदिशात्मक कठोरता और बेहतर मरोड़ वाला प्रदर्शन भारी हवा और विषम भार का प्रभावी ढंग से विरोध करता है। वे लंबे समय तक फैले हवाई अड्डे के टर्मिनलों और स्टेडियमों के लिए महत्वपूर्ण प्राथमिक भार वहन करने वाले समर्थन हैं।
बुनियादी ढाँचा और वास्तुकला सुविधाएँ:हवाई अड्डों और औद्योगिक संयंत्रों के लिए पैदल यात्री ओवरपास, पारगमन आश्रय, लैंडस्केप कैनोपी और परिधि बाड़ प्रणाली में व्यापक रूप से निर्दिष्ट।

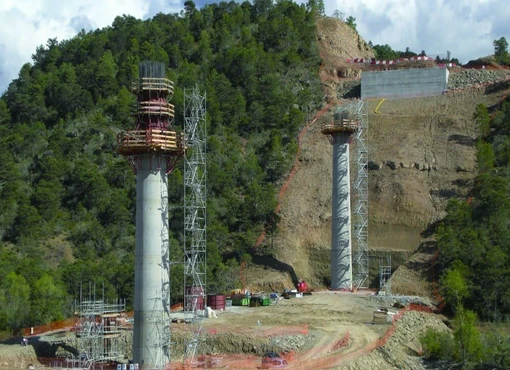

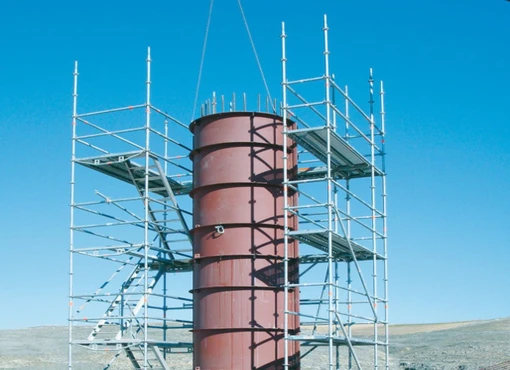

पुल एवं अपतटीय इंजीनियरिंग:बड़े व्यास वाले स्टील पाइप कॉलम प्राथमिक भार वहन करने वाले घटकों, जैसे ब्रिज पियर्स या तोरण, के लिए महत्वपूर्ण हैं। उनका क्रॉस-अनुभागीय प्रोफ़ाइल द्रव प्रवाह और पवन लोडिंग के तहत हाइड्रोडायनामिक और पवन प्रतिरोध को कम करके एक विशिष्ट लाभ प्रदान करता है।
भारी औद्योगिक संयंत्र और पाइप रैक:औद्योगिक ब्रेस्ड फ़्रेम संरचनाओं में मुख्य स्तंभों के रूप में उपयोग किया जाता है। इसके अतिरिक्त, ये सीएचएस प्रोफाइल अक्सर पाइप रैक स्तंभों के रूप में काम करते हैं, जो जटिल औद्योगिक पाइपिंग नेटवर्क के लिए मजबूत और विश्वसनीय समर्थन प्रदान करते हैं।
हमारे स्टील पाइप कॉलम की निर्माण प्रक्रिया
स्टील पाइप कॉलम के लिए हमारी निर्माण प्रक्रिया उन्नत सीएनसी प्रौद्योगिकी और कठोर गुणवत्ता इंजीनियरिंग के परिष्कृत तालमेल का प्रतिनिधित्व करती है। 10,000 {{3}टन सटीक निर्माण क्षमता और अल्ट्रा{4}बड़े{5}फॉर्मेट वाले लेजर प्रोसेसिंग क्लस्टर का लाभ उठाते हुए, हम कच्चे माल के सेवन से लेकर अंतिम डिलीवरी तक एक डिजीटल सिरे से {{6}से लेकर {8}अंत तक वर्कफ़्लो बनाए रखते हैं। एक भौतिक "क्रॉस{10}}सेंटरलाइन" अंशांकन प्रणाली और 100% गैर-विनाशकारी परीक्षण (एनडीटी) को लागू करके, हम यह सुनिश्चित करते हैं कि प्रत्येक स्तंभ सीधेपन, अंडाकारता और संरचनात्मक अखंडता में अंतरराष्ट्रीय बिल्डिंग कोड से अधिक हो, जो दुनिया भर में प्रतिष्ठित वास्तुशिल्प परियोजनाओं के लिए सुरक्षा की एक निर्विवाद नींव प्रदान करता है।
हमारे स्टील पाइप कॉलम की निर्माण प्रक्रिया
1. सटीक लेजर कटिंग
सटीक पाइप ट्रंकेशन या ट्यूब दीवार पर जटिल एपर्चर प्रोफाइल को काटने के लिए सीएनसी इंटरसेक्टिंग लाइन लेजर कटिंग का उपयोग करना।
2. प्लेट झुकना और लुढ़कना
बड़े व्यास वाले स्तंभों के लिए, स्टील प्लेटों को बेलनाकार खंडों में बनाने के लिए भारी ड्यूटी प्लेट रोलर्स या 10,000 टन प्रेस ब्रेक का उपयोग किया जाता है।
3. वेल्डिंग प्रक्रिया

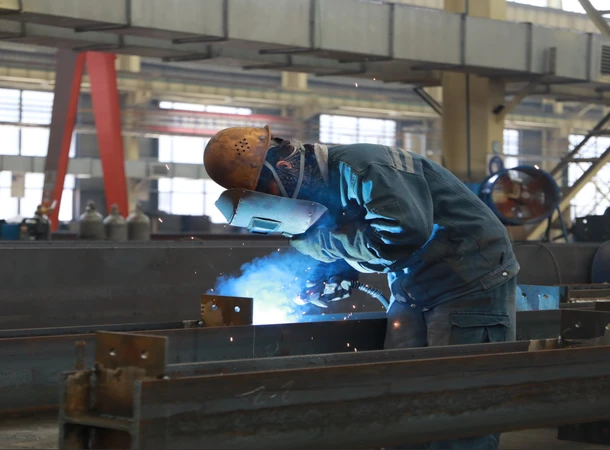

इसमें अनुदैर्ध्य/परिधीय सीम के लिए SAW (जलमग्न आर्क वेल्डिंग), और फ्लैंज, स्टिफ़नर और स्टड के लिए मैनुअल या रोबोटिक वेल्डिंग शामिल है।
4. भूतल उपचार
Sa2.5 ग्रेड शॉट ब्लास्टिंग के बाद, घटकों को औद्योगिक पेंटिंग, एंटी{1}संक्षारण कोटिंग, या हॉट{2}डिप गैल्वनाइजिंग (एचडीजी) से गुजरना पड़ता है।
5. सीधा एवं अंशांकन
वेल्डिंग से थर्मल विरूपण को ठीक करने के लिए मैकेनिकल या फ्लेम स्ट्रेटनिंग लागू की जाती है, जिससे यह सुनिश्चित होता है कि सीधापन 1/1000L इंजीनियरिंग सहिष्णुता से मिलता है।
6. एनडीटी एवं गुणवत्ता परीक्षण
अंतिम आयामी और अंडाकार निरीक्षण के साथ-साथ महत्वपूर्ण वेल्ड पर 100% अल्ट्रासोनिक (यूटी) या रेडियोग्राफिक (आरटी) परीक्षण लागू करना।
हमें क्यों चुनें?
1. चरम विशिष्टताओं में अग्रणी
हमारे पास दुर्लभ भारी-भरकम निर्माण उपकरण हैं, जिनमें एक बड़ा सीएनसी प्रेस ब्रेक और अल्ट्रा-भारी रोलिंग क्लस्टर शामिल हैं। यह हमें मानक सीमाओं को पार करने की अनुमति देता है, 3,000 मिमी+ तक के व्यास और 120 मिमी तक की दीवार की मोटाई वाले स्तंभ आसानी से बना सकता है, जो गगनचुंबी इमारतों और भारी पुलों की अत्यधिक भार आवश्यकताओं के लिए बिल्कुल उपयुक्त है।
2. मिलीमीटर-स्तर डिजिटल परिशुद्धता
40{1}}मीटर अल्ट्रा-बड़े लेजर क्लस्टर और सीएनसी इंटरसेक्टिंग लाइन तकनीक का लाभ उठाते हुए, हम ±1मिमी के भीतर जटिल नोड सहनशीलता को नियंत्रित करते हैं। हमारी अनूठी "क्रॉस-सेंटरलाइन" सत्यापन प्रक्रिया यह सुनिश्चित करती है कि प्रत्येक कॉलम की अंडाकारता और सीधापन शीर्ष अंतरराष्ट्रीय मानकों को पूरा करता है, जिससे साइट पर "शून्य{6}}गैप" तेजी से इंस्टालेशन संभव हो पाता है।
3. पूर्ण-स्पेक्ट्रम वन-स्टॉप वैल्यू
हम पूरी तरह से एकीकृत उत्पादन लाइन की पेशकश करते हैं जिसमें कटिंग, रोलिंग, ड्रिलिंग, मिलिंग, सटीक वेल्डिंग और एंटी-संक्षारण कोटिंग शामिल है। यह उच्च स्तर का एकीकरण कई आपूर्तिकर्ताओं से लॉजिस्टिक्स जोखिमों को समाप्त करता है जबकि निर्माण चक्र को काफी छोटा करता है और फैक्ट्री ट्रायल असेंबली के माध्यम से समग्र लागत को कम करता है।
4. कठोर वैश्विक गुणवत्ता अनुपालन
हमारा गुणवत्ता प्रबंधन सभी महत्वपूर्ण वेल्डों पर 100% एनडीटी (यूटी/आरटी) प्रदर्शन के साथ आईएसओ -प्रमाणित है। उत्पाद पूरी तरह से एएसटीएम, ईएन 1090, और एएस/एनजेडएस 1554 जैसे अंतरराष्ट्रीय बिल्डिंग कोड का अनुपालन करते हैं, जो आपकी परियोजनाओं के लिए दीर्घकालिक कानूनी और सुरक्षा आश्वासन प्रदान करने के लिए पूर्ण मिल टेस्ट सर्टिफिकेट (एमटीसी) और ट्रैसेबिलिटी रिपोर्ट द्वारा समर्थित हैं।
हमारी कस्टम फैब्रिकेशन सेवा
हम सिर्फ पाइप का उत्पादन नहीं करते हैं; हम आपके जटिल इंजीनियरिंग दृष्टिकोण को जीवन में लाते हैं। अपने संपूर्ण स्पेक्ट्रम फैब्रिकेशन क्लस्टर का लाभ उठाते हुए, हम सरल घटकों से लेकर अत्यधिक चुनौतीपूर्ण वास्तुशिल्प उत्कृष्ट कृतियों तक गहन अनुकूलन सेवाएं प्रदान करते हैं।
1. गैर-मानक आयाम और भारी-दीवार अनुकूलन
हम अत्यधिक भार वहन करने की आवश्यकताओं को पूरा करने के लिए अल्ट्रा{0}बड़े व्यास (3,000मिमी+) या अतिरिक्त{4}}मोटी दीवारों (120मिमी तक) के साथ कस्टम गोलाकार कॉलम बना सकते हैं।
2. एकीकृत संरचनात्मक विवरण

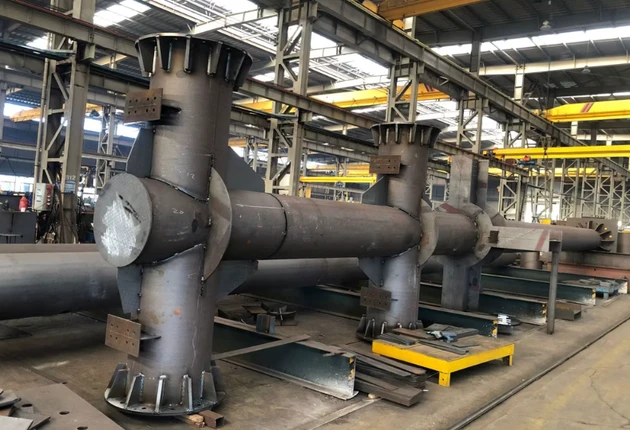

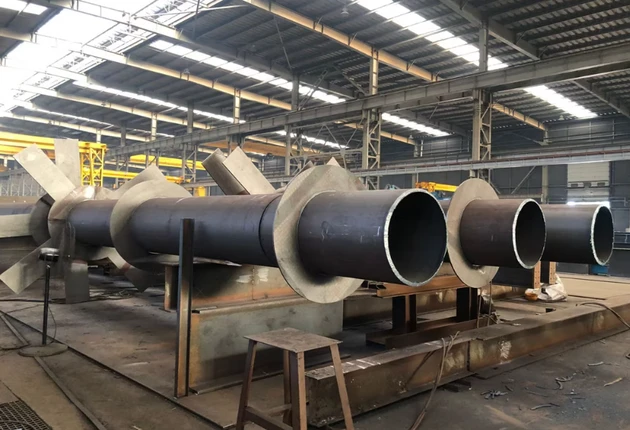

आपकी दुकान के चित्र के आधार पर, हम आंतरिक डायाफ्राम, बाहरी स्टिफ़नर, कतरनी स्टड, कनेक्शन फ़्लैंज और एक्सेस मैनहोल को एकीकृत करते हैं।
3. शॉप ट्रायल असेंबली एवं तकनीकी सहायता
जटिल संरचनाओं के लिए, हम 1:1 शॉप ट्रायल असेंबली सेवाएँ प्रदान करते हैं।
4. विशिष्ट कोटिंग एवं सुरक्षा प्रणालियाँ
अपतटीय, उच्च {{0}संक्षारण औद्योगिक क्षेत्रों, या उजागर वास्तुशिल्प संरचनाओं के लिए, हम हॉट {{1}डिप गैल्वनाइजिंग (एचडीजी), मल्टी {2}लेयर एपॉक्सी जिंक {{3}रिच कोटिंग, और फ्लोरोकार्बन फिनिश सहित अनुरूप सुरक्षा प्रणालियां प्रदान करते हैं।

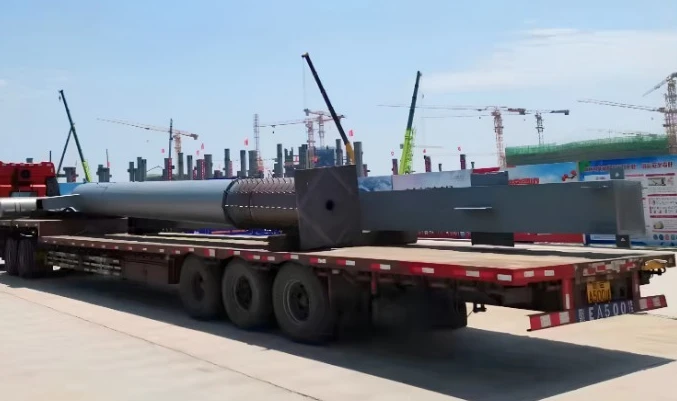

स्टील पाइप कॉलम की पैकिंग और डिलीवरी
| वस्तु | विवरण |
|---|---|
| पैकिंग | जंग रोधी कोटिंग; ईपीई फोम और लकड़ी के डनेज अलग-अलग बंडल; बेवेल्ड सिरों पर प्लास्टिक/लकड़ी की टोपियां; स्टील के टोकरे, पट्टियाँ या रैक। |
| परिवहन | वेल्डेड लिफ्टिंग लग्स के साथ फोर्कलिफ्ट/क्रेन, पैलेटों से बंधा हुआ; सूखा, ढका हुआ, समतल जमीन पर ऊंचा रखें। |
| अंकन | तीव्र फ़ील्ड संरेखण के लिए प्रति दुकान ड्राइंग पर मैच चिह्न स्टेंसिल किए गए। |
| दस्तावेज़ भेज दिए गए | पैकिंग सूची, चालान, एमटीसी, यूटी/आरटी/एमटी रिपोर्ट, अंशांकन रिकॉर्ड, परीक्षण -असेंबली रिपोर्ट। |
अक्सर पूछे जाने वाले प्रश्न:
क्या आप स्तंभों के लिए स्टील पाइप का उपयोग कर सकते हैं?
स्टील पाइप कॉलम (कंक्रीट से भरे स्टील ट्यूब युग्मित कॉलम युक्त) का व्यापक रूप से उद्योग और नागरिक निर्माण उद्योग, पुल उद्योग में उपयोग किया जाता है, हाइड्रोपावर स्टेशन संरचना के पावरहाउस पर बेंट फ्रेम में भी कुछ हद तक आवेदन किया जाता है।
गोल स्टील कॉलम का उपयोग करने के मुख्य लाभ क्या हैं?
गोल स्टील कॉलम बेहतर ताकत, स्थायित्व, संक्षारण प्रतिरोध और सौंदर्य संबंधी बहुमुखी प्रतिभा प्रदान करते हैं। वे अपनी पुनर्चक्रण क्षमता के कारण लागत प्रभावी, स्थापित करने में आसान और पर्यावरण के अनुकूल भी हैं।
क्या आवासीय परियोजनाओं में गोल स्टील कॉलम का उपयोग किया जा सकता है?
हां, गोल स्टील के कॉलम आवासीय परियोजनाओं के लिए आदर्श हैं, जैसे कि उनकी पतली प्रोफ़ाइल और आधुनिक सौंदर्य के कारण, खुली मंजिल योजनाओं, पोर्च या पेर्गोलस का समर्थन करना।
क्या आप कस्टम डिज़ाइन आवश्यकताओं को संभाल सकते हैं?
बिल्कुल। हमारी घरेलू इंजीनियरिंग टीम कस्टम डिज़ाइन में माहिर है और आपकी विशिष्टताओं के साथ काम कर सकती है या आपकी परियोजना आवश्यकताओं के आधार पर संपूर्ण समाधान तैयार कर सकती है।
क्या आप बिक्री के बाद सहायता और रखरखाव प्रदान करते हैं?
हां, हम रखरखाव मार्गदर्शन, स्पेयर पार्ट्स की आपूर्ति और तकनीकी सहायता सहित बिक्री के बाद व्यापक सहायता प्रदान करते हैं। ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता परियोजना पूर्ण होने से कहीं आगे तक फैली हुई है।
